光伏發電工程驗收規范最新標準



1、工程竣工，組織相關人員竣工驗收前資料檢查竣工驗收。



2、出具工程質量評價報告。



3、有問題的，按要求全部整改完畢。



4、準備好相關驗收材料，提交竣工驗收申請書。



實際工作整理的現場驗收注意事項：



1、支架安裝的驗收



支架是光伏電站的根基，驗收注意事項：



(1)支架掛鉤的數量應按設計的數量安裝，不可少裝，現場情況特殊時，可調整掛鉤的固定位置，但沿鋁軌的相鄰掛鉤間距應不超過1.4米。



(2)掛鉤與木梁或木板固定時，螺釘數量不得少于6顆，且擰緊力度符合要求。



(3)導軌兩端挑出掛鉤的長度不超過0.5米;



(4)采用緊固件的支架，緊固點應牢固，不應有彈墊未壓平等現象。



(5)支架安裝的垂直度及水平度的偏差應符合現行國家標準《光伏電站施工規范》的有關規定。



(6)支架的防腐處理應符合設計要求光伏組件安裝的驗收。

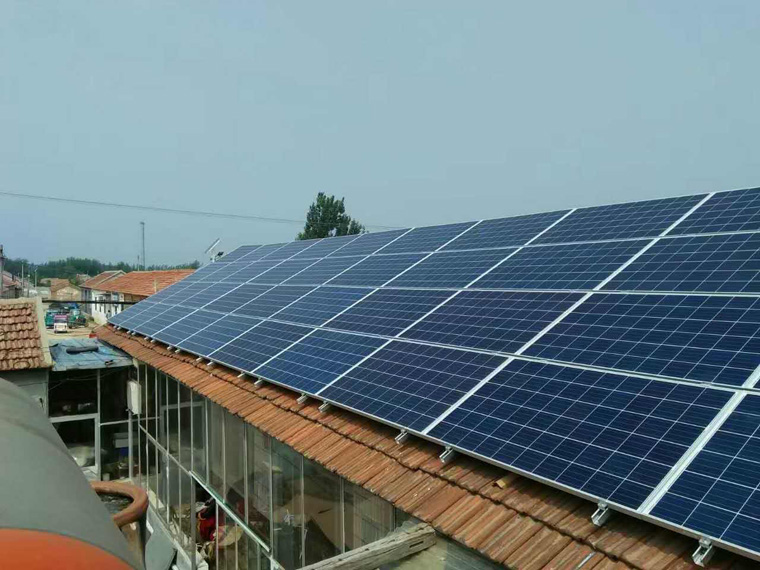

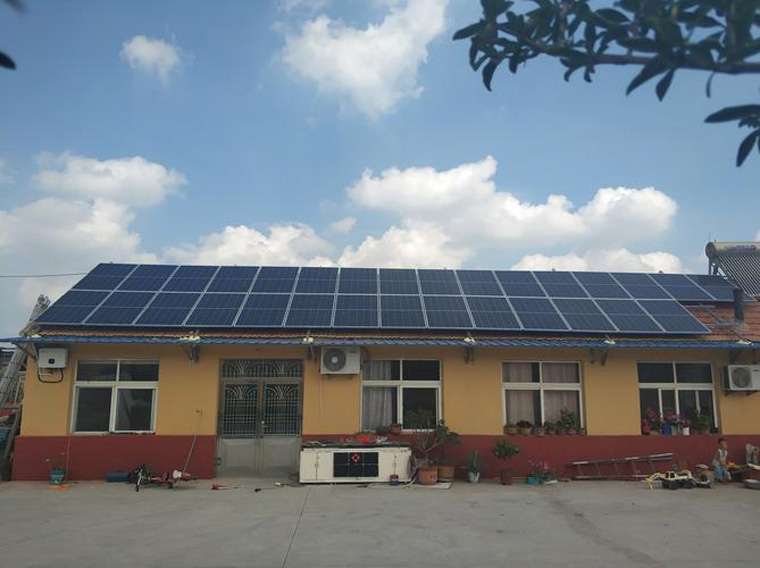

2、光伏組件是光伏電站中最重要的部分，驗收注意事項：



(1)光伏組件的外觀及接線盒、連接器應完好無損，無劃傷及隱裂現象。



(2)公母連接頭的制作應采用專門工具壓接牢固，正負極無誤，塑料外殼旋緊到位。



(3)連接頭應使用扎帶扎在鋁軌上，禁止落在瓦片上，且扎帶應采用包塑鍍鋅鐵絲或耐候性更好的綁扎線。



(4)組件壓塊位置應符合組件安裝規范，壓塊與鄰近邊框的距離應控制在20~40cm。



(5)相鄰光伏組件邊緣高差小于等于2mm，同組光伏組件邊緣高差小于等于5mm。



(6)組串接線嚴格按照設計圖紙，標記應準確、清晰、不褪色，粘貼牢固，并對開路電壓進行測試。



3、光伏逆變器是光伏電站的中樞神經，驗收注意事項：



(1)逆變器應按照逆變器說明書安裝，確保逆變器之間預留30cm間距，室外安裝逆變器需加裝雨棚，避免安裝在易燃易爆物品附近。



(2)逆變器外觀及主要零部件不應有損壞和受潮現象，元器件不應有松動或丟失。



(3)逆變器的型號與設計清單一致，標簽內容應符合要求，應標明負載的連接點和直流側極性。



(4)交直流連接頭因連接牢固，避免松動。





4、交直流電表箱是用電安全的一種保障，驗收注意事項：



(1)電表箱應按照逆變器說明書安裝，盡量靠近并網點安裝，安裝高度1.8米，避免安裝在易燃易爆物品附近。



(2)電表箱外觀及主要零部件不應有損壞和受潮現象，元器件不應有松動或丟失。



(3)電表箱的型號與設計清單一致，標簽內容應符合要求，應標明光伏側進線和負載側出線。



(4)電表箱內連接端子因連接牢固，避免松動，交直流進出線應套軟管。



5、電纜安裝的驗收



電纜選擇需排除火災隱患，驗收注意事項：



(1)直流電纜的規格應符合設計要求，標志牌應裝設齊全、正確、清晰。



(2)走線應橫平豎直，美觀牢固，從組串的引出線開始所有交直流電纜等應全部套管敷設，特殊情況可用軟管過渡，管卡應采用不銹鋼等耐候性材料，電纜管內徑尺寸與電纜外徑尺寸之比不得小于1.5。



(3)交直流電纜采用PVC管穿管后，因采取措施避免將雨水引入室內或電表箱內。



(4)防火措施應符合設計要求。



(5)交流電纜安裝的驗收應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定。





6、電站監控防雷與接地安裝的驗收



防雷與接地安裝關系到光伏電站的安全性，驗收注意事項：



(1)光伏發電站防雷系統的施工應按照設計文件的要求進行。



(2)組件通過接地片與支架連接，應確保接地片刺破鋁軌及組件邊框的氧化膜。



(3)支架接地線應使用16mm⊃2;以上銅線或者35mm⊃2;以上鋁線，并在電纜端頭壓配套鼻頭，單獨套管走線，禁止與逆變器交流電纜一起套管，禁止將支架的接地引下線直接接到電表箱的接地排上。



(4)接地連接采用焊接，焊接長度符合規范要求，焊接段應除焊渣做防腐處理，有色金屬連接線應采用螺栓連接或壓接方式。



(5)電表箱到接地極的接地線應使用10mm⊃2;以上銅線或者25mm⊃2;以上鋁線，并在電纜端頭壓配套鼻頭，禁止使用4mm⊃2;光伏電纜替代。



(6)光伏發電站的接地電阻阻值應滿足設計要求(小于10Ω)。注：未盡事宜應按相應國家、地區、行業規范執行。
