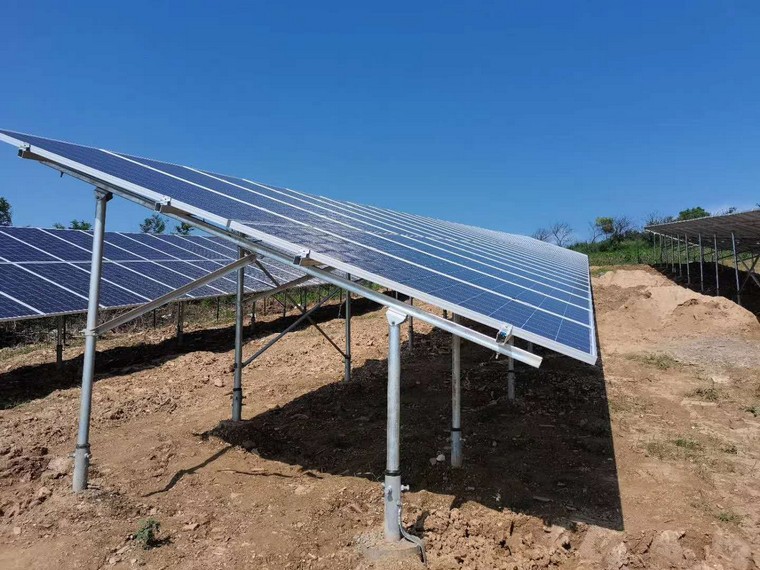

光伏陣列支架的安裝結構應該簡單、結實耐用。制造安裝光伏陣列支架的材料,要能夠耐受風吹雨淋的侵蝕及各種腐蝕。電鍍鋁型材、電鍍鋼以及不銹鋼都是理想的選擇。支架的焊接制作質量要求要符合國家標準《鋼結構工程施工質量驗收規范》（GB 50205-2001）的要求。陣列支架在符合設計要求下重量盡量減輕,以便于運輸和安裝。



在光伏陣列基礎與支架的施工過程中，應盡量避免對相關建筑物及附屬設施的破壞，如因施工需要不得已造成局部破損，應在施工結束后及時修復。



當要在屋頂安裝光伏陣列時，要使基座預埋件與屋頂主體結構的鋼筋牢固焊接或連接，如果受到結構限制無法進行焊接或連接，應采取措施加大基座與屋頂?shù)母街Γ⒉捎描F絲拉緊法或支架延長固定法等加以固定。基座制作完成后，要對屋頂破壞或涉及部分按照國家標準《屋面工程質量驗收規范》（GB 50207-2002）的要求做防水處理，防止?jié)B水、漏雨現象發生。



光伏電池組件邊框及支架要與接地系統可靠連接。



首先在屋頂固定支架，然后將太陽能組件裝在支架上，用螺栓固定組件。v把螺釘穿過平墊片，組件和支架框的安裝孔。



螺釘再穿過平墊片和彈簧墊片，然后在最后擰緊螺帽。v支架應該為20年耐用，耐腐蝕材料。高溫鍍鋅鋼和不銹鋼為佳。



支架的牢固度應該能承受持續的負重，風，雪，地震的壓力以及其他的外來力量。



光伏支架安裝調平技巧



利用水平尺和指南針，確定太陽能光伏板安裝的方向，朝著的方向最好是正南，才能夠滿足光照的要求。最后再調整傾斜的角度，如果靠近南方，角度可以設置小一些。比如緯度如果在0到25度，仰角可以設置在25度左右。如果緯度達到了26~40度之間，在25度的基礎上面再增加5度或者10度。
